33
0 0.04 0.08 0.12 0.16 0.2 0.24 0.28 0.32 0.34
140 120 100 80 60 40 20 0
16
18000
15000
12000
9000
7500
6000
4500
3000
1500
n (rpm)
24
30
32
36
40
48
54
60
66
72
80
96
108
120
Z (nr.de cortantes)
(Numer dientes)
Z (Numbe of teeth • Numéro de dents)
Saw blades
- Lames de scie
Technical information
- Informations techniques

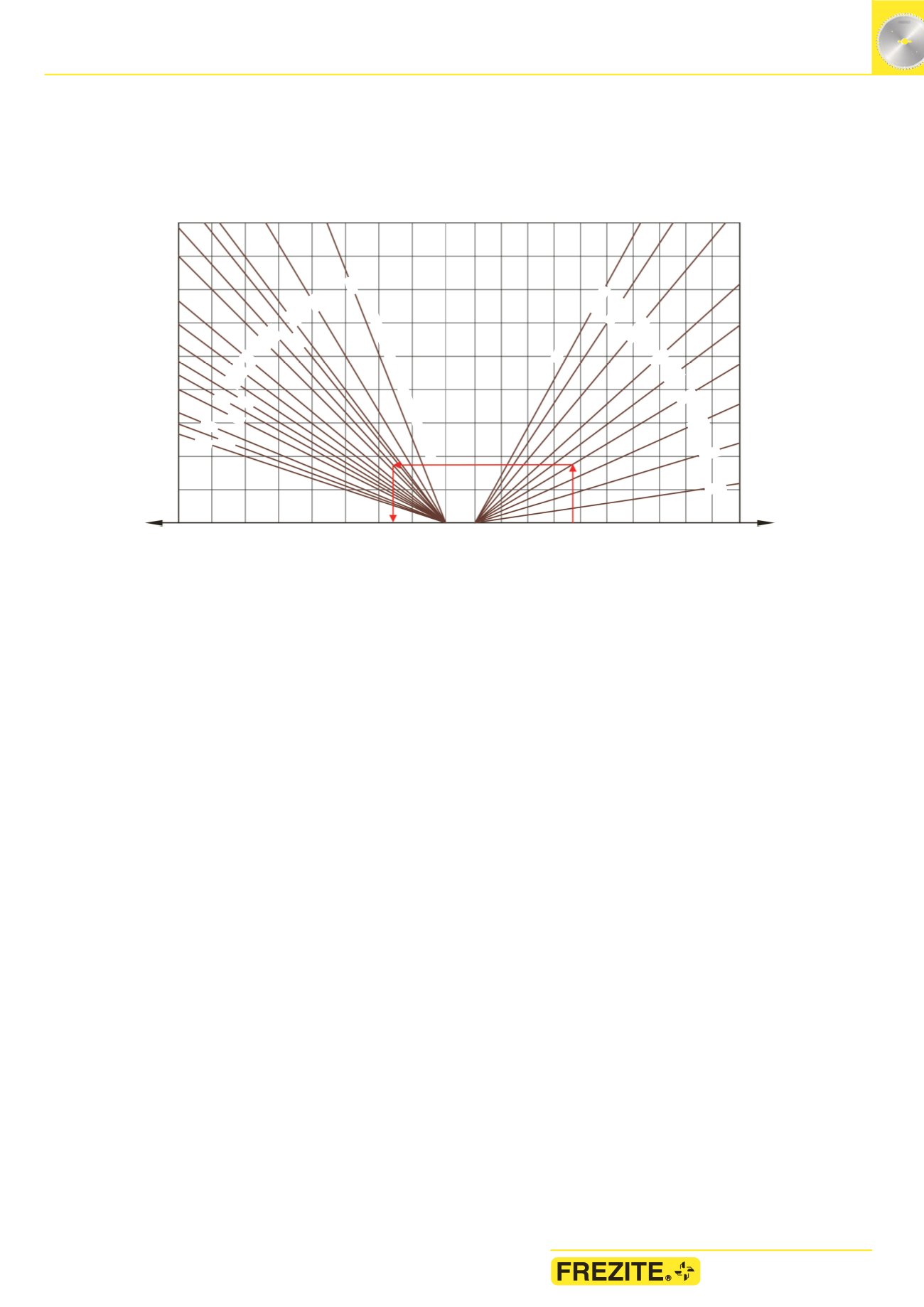

Graphic to determine the number of teeth / Feed.
Tableaux pour déterminer le numéro de dents / Vitesse de avance.
U : Feed
- Vitesse de avance (m/min)
Sz: Feed by teeth
- Avance par dent (mm/z)
Feed by teeth recommended for different kinds of materials
Avance par dent recommandé pour différents matériaux.
Solid wood
- Bois massif. ........................................0,10-0,20
Particle board
- Contreplaqué.................................0,05-0,25
Chip board
- Aggloméré ..........................................0,03-0,08
Coated chip board
- Agglomérée revêtu..................0,03-0,06
Aluminium
- Aluminium ...........................................0,05-0,12
Al-Mg-Cu
- Al-Mg-Cu...............................................0,03-0,08
Metal
- Métal............................................................0,01-0,03
Example:
To determine the feed of a saw blade with 36 teeth with a feed
of Sz=0,15 and an angular speed of 6000 RPM.
U (feed ) = 32,4 m/min
Exemple :
Déterminer l’avance de coupe pour une lame de scie de 36 dents avec
un avance par dent de Sz=0,15 est une rotation de 6000 RPM.
U (avance de coupe) = 32,4 m/min
