Schrumpffutter

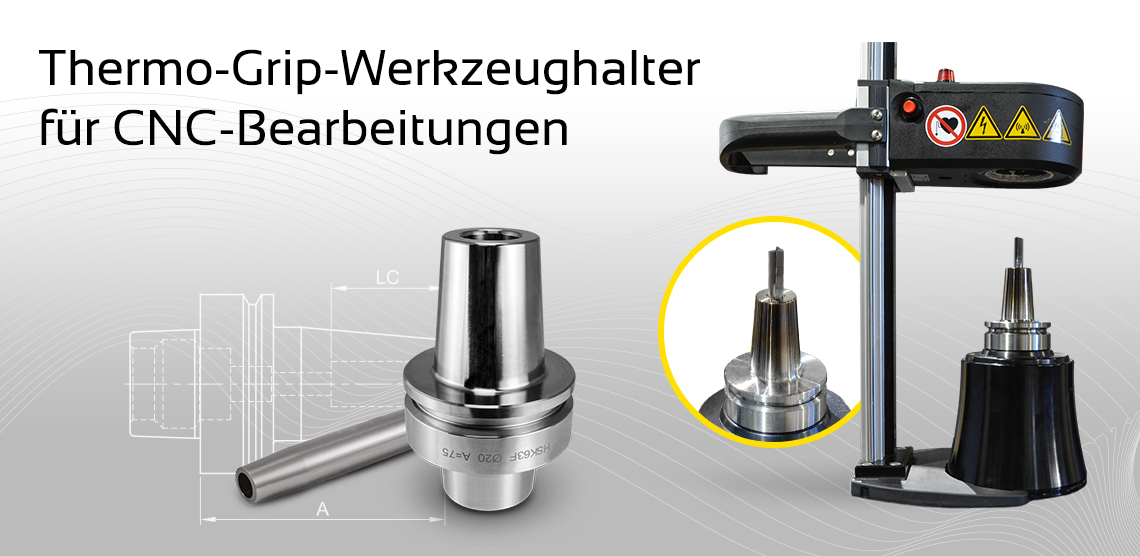

Thermo-Grip-Werkzeughalter für CNC-Bearbeitungen
HOHE PRÄZISION UND STABILITÄT FÜR HERVORRAGENDE ENDBEARBEITUNG
Das thermische Schrumpfspannsystem nutzt die induktive Erwärmungstechnologie, um eine bessere Klemmung und eine hohe Rundlaufgenauigkeit der Werkzeuge zu gewährleisten. Eine Lösung, die eine höhere Werkzeugstabilität für bessere Oberflächengüten bei höheren Vorschubgeschwindigkeiten und eine längere Werkzeugstandzeit gewährleistet.
Anwendungen
- Hochpräzise thermische Werkzeughalter für den Zusammenbau von Schaftwerkzeugen. Für CNC-Anlagen bei anspruchsvollen Fräsarbeiten (z.B. Nesting Verfahren).
Vorteile
- Höchste Drehmomentübertragung
- Ausgewuchtet bis 30 000 U/min
- Optimierte Werkzeugleistung
- Höchste Rundlaufgenauigkeit und Werkzeugstabilität
- Höchste Endbearbeitungsqualität
- Höchste Schnittgeschwindigkeit
- Höchste Vorschubgeschwindigkeit
- Kompakte und solide Konstruktion ohne Verschleißteile
- Ermöglicht das Arbeiten in Rechts- und Linksdrehung
- Leicht zu reinigen und zu warten (längere Lebensdauer)
- Hervorragendes Verhältnis Preis/Leistung
| d | D | LC | A | S | Ref. |
| 10,0 | 24 | 40 | 75 | HSK 63F | A726.010.140.60 |
| 12,0 | 24 | 40 | 75 | HSK 63F | A726.012.140.60 |
| 12,7 | 24 | 40 | 75 | HSK 63F | A726.912.140.60 |
| 14,0 | 27 | 44 | 75 | HSK 63F | A726.014.144.60 |
| 16,0 | 27 | 44 | 75 | HSK 63F | A726.016.144.60 |
| 18,0 | 33 | 45 | 75 | HSK 63F | A726.018.145.60 |
| 20,0 | 33 | 45 | 75 | HSK 63F | A726.020.145.60 |
| 25,0 | 36 | 52 | 75 | HSK 63F | A726.025.152.60 |
Thermolängenvergrößerung:
| Lt(A) | L1 | L2 | L3 | M | d1 | d2 | Dv | Ref. |
| 150 | 16 | --- | 16 | M5 | 4 | 10 | 20 | A726.004.150.20 |
| 150 | 20 | --- | 20 | M6 | 5 | 10 | 20 | A726.005.150.20 |
| 150 | 36 | 10 | 26 | M5 | 6 | 10 | 20 | A726.006.150.20 |
| 150 | 36 | 10 | 26 | M6 | 8 | 12 | 20 | A726.008.150.20 |
| 150 | 42 | 10 | 32 | M6 | 10 | 14 | 20 | A726.010.150.20 |
| 150 | 47 | 10 | 37 | M10 | 12 | 16 | 20 | A726.012.150.20 |
