16
Sash Outside Stile
Nr.
S - Spacer
Podkładka
T - Tool
Narzędzie
Description
Opis
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
21
T
Ø224 x 25 x Ø50 HW Z2 MAN
•
•
•
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
14
T
Ø204 x 30 x Ø50 HW Z2 MAN
•
•
•
•
•
•
13
T
Ø180 x 50 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Bottom
Dół
Top
Góra

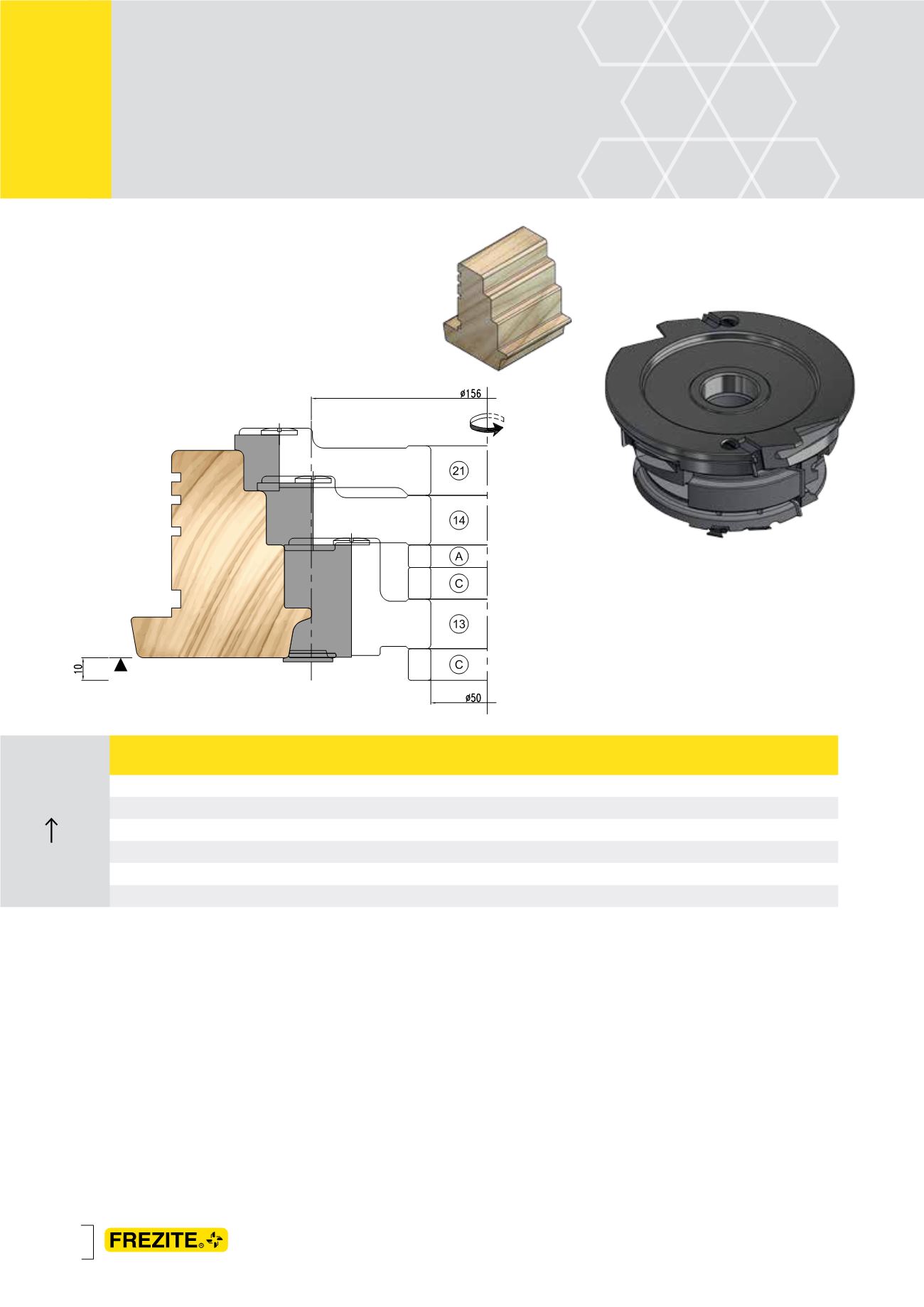

Profiling operation from sash outside stile profile,
to be produced in a single spindle moulder with
power feeder. Sash outside profile to be done after
assembling sash.
> n: 4900 – 6000 RPM
> Base Dimension: 10 mm
> Ø ref.: 156 mm base
> Use power feeder
Profilowanie skrzydła na zewnątrz wykonywać przy
użyciu frezarki dolnowrzecionowej wyposażonej w
posuw mechaniczny po złożeniu skrzydła.
> Obroty: 4900 – 6000 RPM
> Wysokość bazowa: 10 mm
> Średnica bazowa: 156 mm
> Stosować posuw mechaniczny.
STEP 10
KROK 10
Skrzydło na Zewnątrz - Przymyk
