8

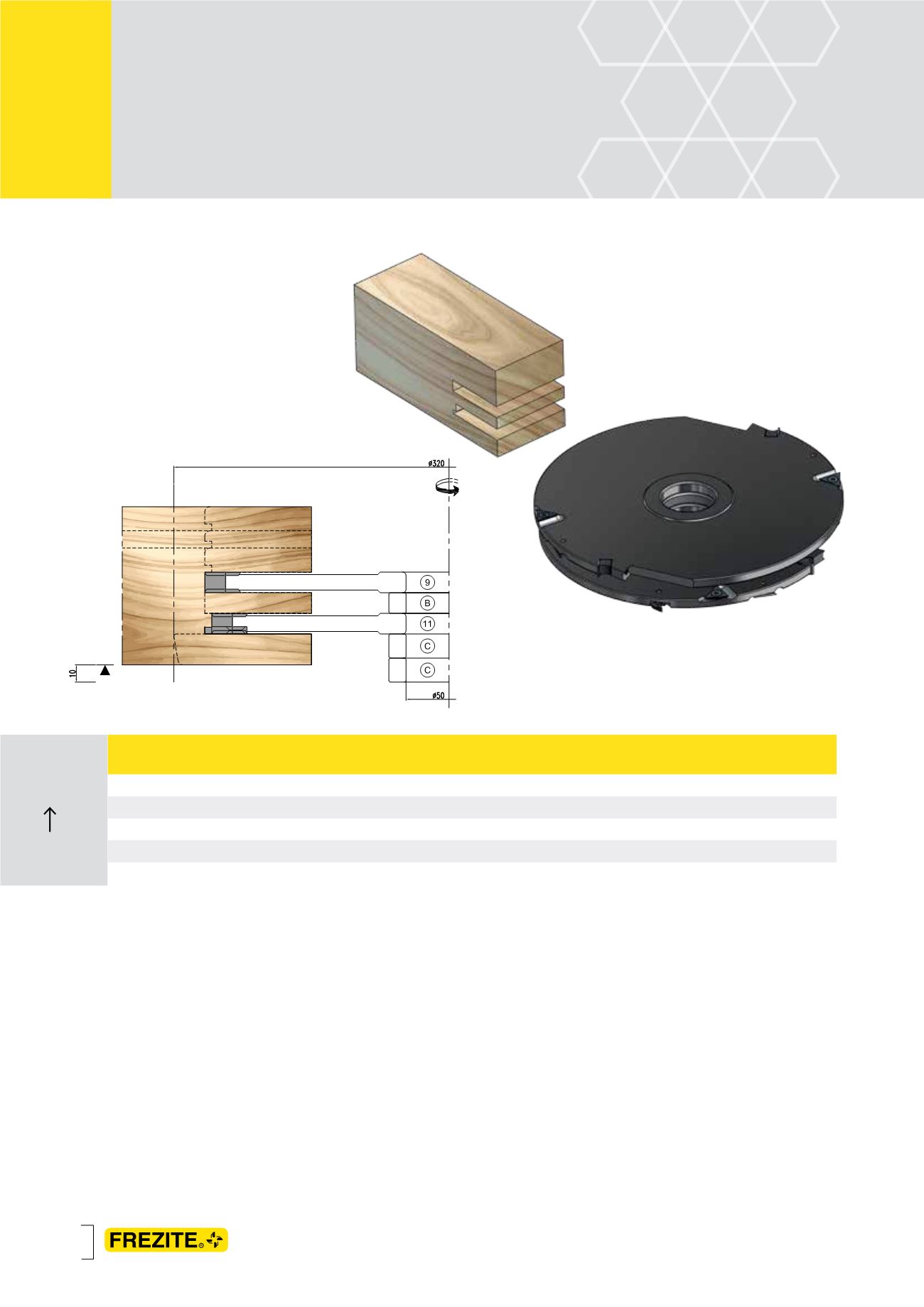

Slot of Sash
Widlicę skrzydła (wpusty) wykonywać przy
użyciu czopiarki lub frezarki dolnowrzecionowej
wyposażonej w stół przesuwny po obu stronach
ramiaków pionowych.
> Obroty: 2700 – 4700 RPM
> Wysokość bazowa: 10 mm
> Średnica max: 320 mm
> Głębokość wpustu : 81 mm
Nr.
S - Spacer
Podkładka
T - Tool
Narzędzie
Description
Opis
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
9
T
Ø284 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
11
T
Ø284 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Bottom
Dół
Top
Góra
Double slot operation for sash assembling, to
be produced in a tenoning machine or single
spindle moulder with sliding tenoning table.
Double slot to be done in both sides of vertical
sash pieces.
> n: 2700 - 4700 RPM
> Base Dimension: 10 mm
> Ø ref.: 320 mm
> Double slot Depth: 81 mm
Wykonywanie Widlicy Skrzydła
STEP 2
KROK 2
