Nr.
S - Spacer
Podkładka
T - Tool
Narzędzie
Description
Opis
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
10
T
Ø292 x 45 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
9
T
Ø284 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
1
T
Ø320 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Tenon of Sash
Bottom
Dół
Top
Góra

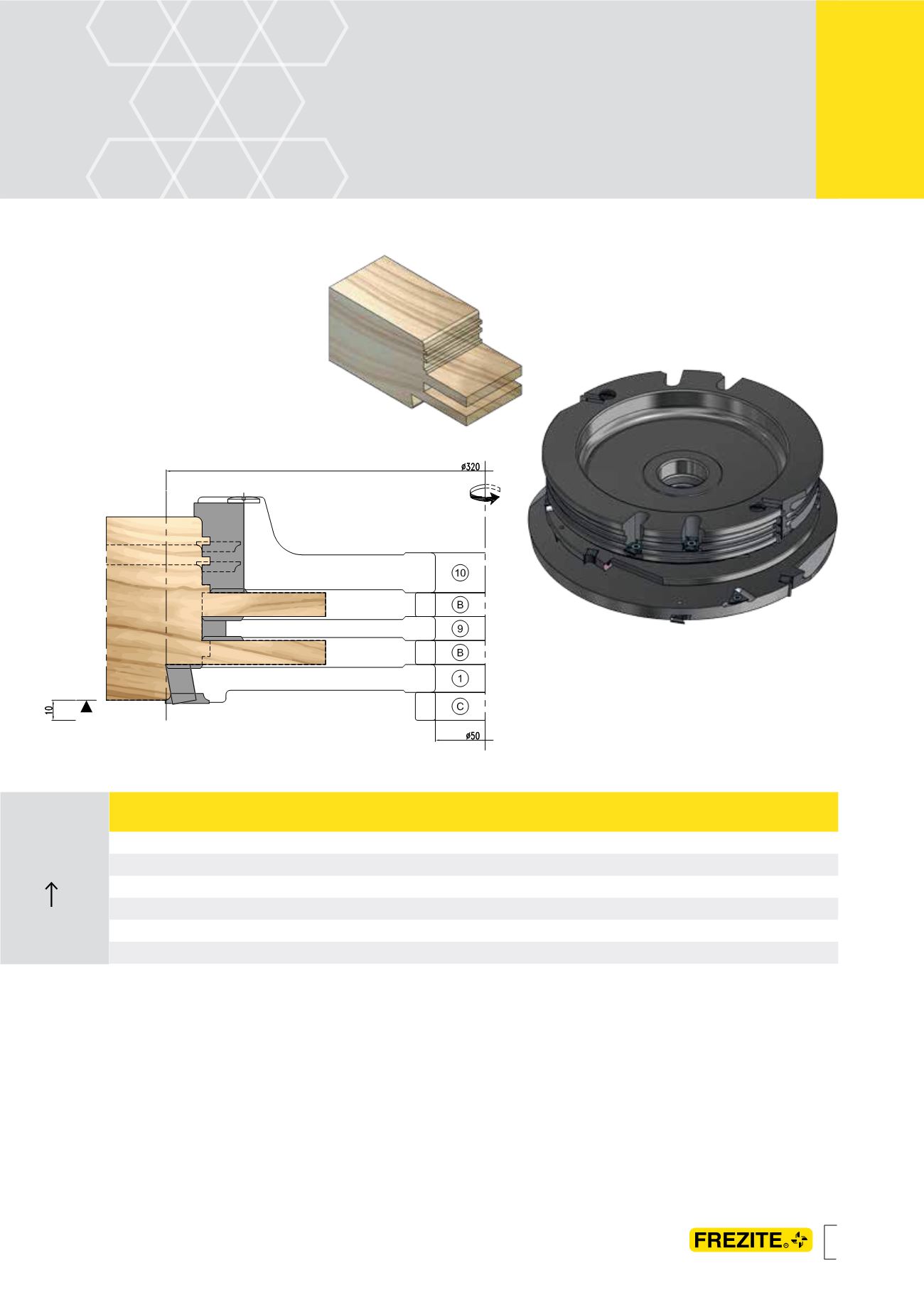

Tenoning operation for sash assembling, to
be produced in a tenoning machine or single
spindle moulder with sliding tenoning table.
Tenon to be done in both sides of horizontal
sash pieces.
> n: 2700 – 4100 RPM
> Base Dimension: 10 mm
> Ø ref.: 320 mm
> Tenon Depth: 81 mm
STEP 1
Operację czopowania skrzydła wykonywać
przy użyciu czopiarki lub frezarki dolnowrzecionowej
wyposażonej w stół przesuwny. Czop wykonywać po
obu stronach ramiaka górnego i dolnego.
> Obroty : 2700 – 4100 RPM
> Wysokość bazowa: 10 mm
> Średnica max: 320 mm
> Głębokość czopa: 81 mm
Czopowanie Skrzydła
KROK 1
