Nr.
S - Spacer
Podkładka
T - Tool
Narzędzie
Description
Opis
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
3
T
Ø244 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
5
T
Ø260 x 25 x Ø50 HW Z2+V2 MAN
•
•
A
S
Ø70 x 10 x Ø50
•
•
4
T
Ø260 x 15 x Ø50 HW Z2+V2 MAN
•
•
2
T
Ø284 x 10 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
1
T
Ø320 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Bottom
Dół
Top
Góra

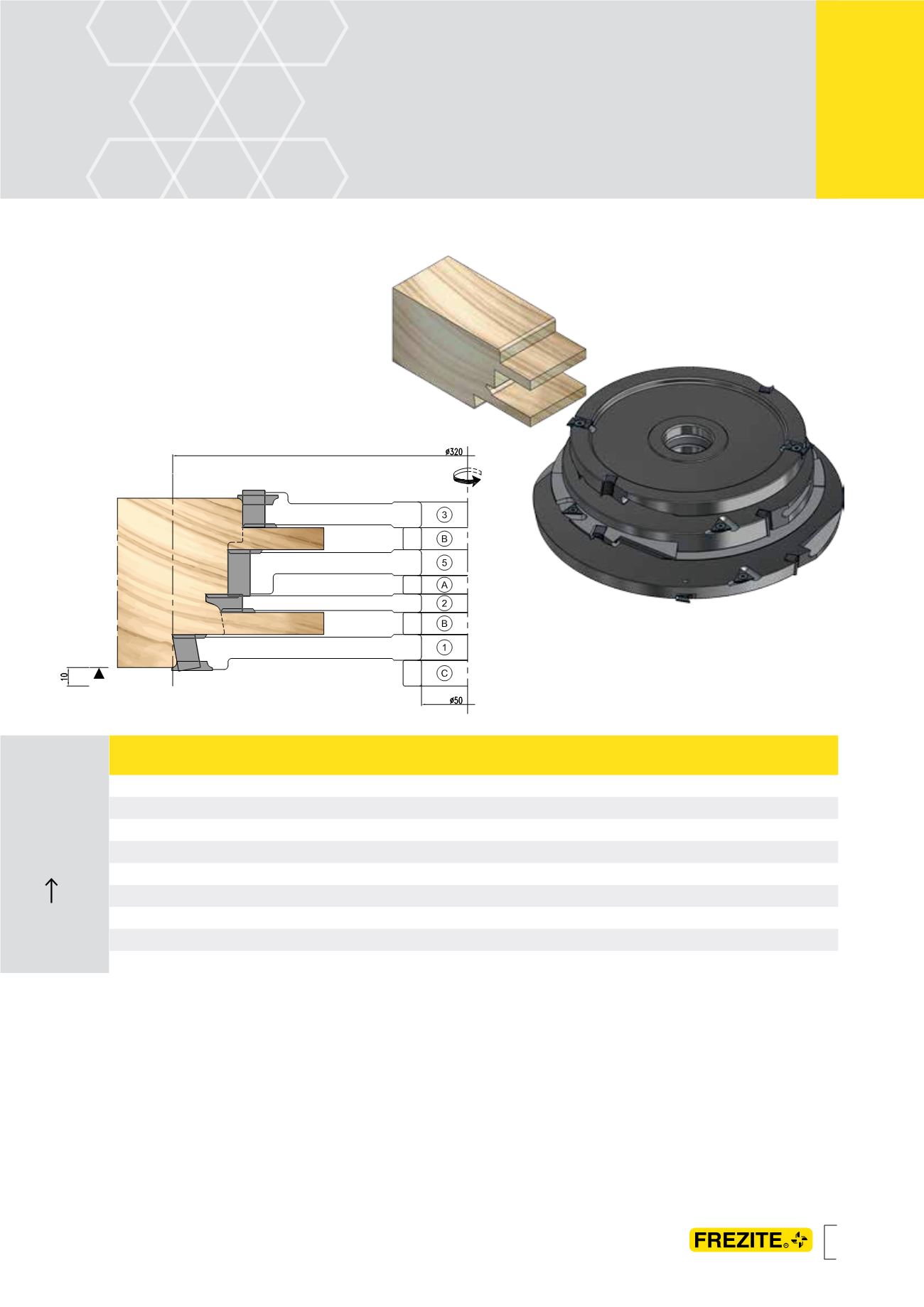

Tenoning operation for frame assembling, to be
produced in a tenoning machine or single spindle
moulder with sliding tenoning table. Tenon to be
done in upper side of vertical frame pieces for
IV window models, and on both sides of vertical
frame pieces for JV window models.
> n: 3200 – 4100 RPM
> Base Dimension: 10 mm
> Ø ref.: 320 mm
> Tenon Depth: 82 mm
Czopowanie ramy wykonywać przy użyciu czopiarki
lub frezarki dolnowrzecionowej wyposażonej w
stół przesuwny. Czop wykonywać od strony górnej
ramiaków pionowych w przypadku profili IV, oraz po
obu stronach ramiaków pionowych w profilach JV.
> Obroty: 3200 – 4100 RPM
> Wysokość bazowa: 10 mm
> Średnica max: 320 mm
> Głębokość czopa: 82 mm
Tenon of Frame
Czopowanie Ramy
STEP 3
KROK 3
