12

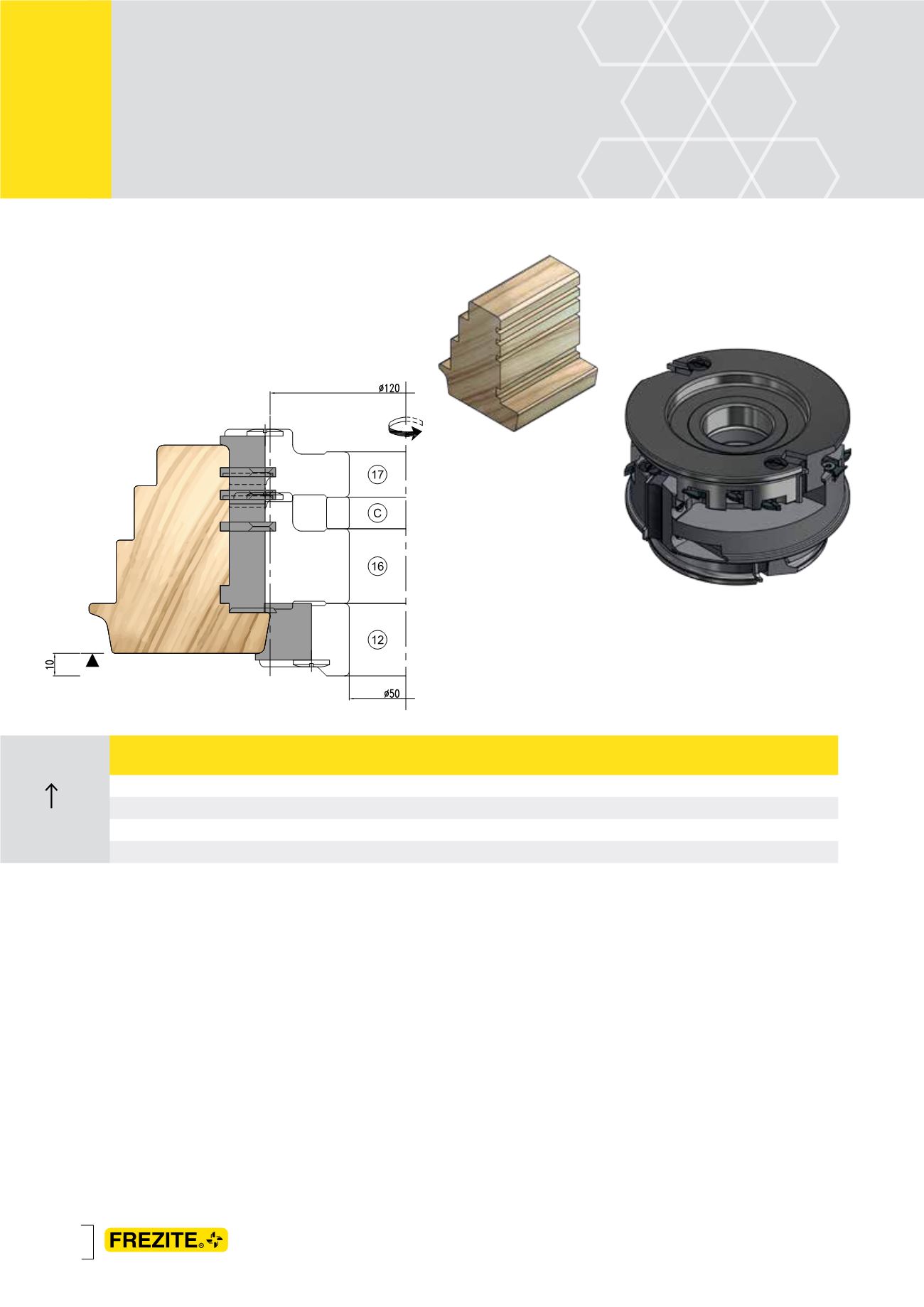

Sash Inside
Profiling operation from sash inside profile, to be
produced in a single spindle moulder with power
feeder. Sash inside profile to be done in all sash
pieces (glazing rebate).
> n: 6000 – 8100 RPM
> Base Dimension: 10 mm
> Ø ref.: 120 mm base
> Use power feeder
Profilowanie skrzydła wewnątrz wykonywać przy
użyciu frezarki dolnowrzecionowej wyposażonej
w posuw mechaniczny we wszystkich elementach
skrzydła ( wręg pod szybę).
> Obroty: 6000 – 8100 RPM
> Wysokość bazowa: 10 mm
> Średnica bazowa: 120 mm
> Stosować posuw mechaniczny.
Nr.
S - Spacer
Podkładka
T - Tool
Narzędzie
Description
Opis
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
17
T
Ø164 x 30 x Ø50 HW Z2+C2+I2+2 MAN
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
16
T
Ø164 x 50 x Ø50 HW Z2+V2+C2+I2 MAN •
•
•
•
•
•
12
T
Ø133 x 25 x Ø50 HW Z2 MAN
•
•
•
•
•
•
Bottom
Dół
Top
Góra
STEP 6
KROK 6
Skrzydło Wewnątrz
