THE EASY SIX
FREZITEWindow Tooling System
Adjustment Gauge
Przymiar
PRODUCTION METHOD
1 - Wood Selection
The wood selection for window production must take in
consideration several factors:
> Weight;
> Stability;
> Weatherproof;
> Wood Class for exterior applications;
> Wood moisture.
> Etc.
2 - Wood Calculation
FREZITE offers to its customers a worksheet
Easy 6 Calculator
through which they can create a cutting plane for window
producing. This calculator provides, in a simple and intuitive
way, all elements necessary for windows production (quantities
and dimensions from wood pieces to prepare, measures and
quantities of glass needed, measures for dimensional control of
the produced window, etc.). (Picture 2)
3 - Wood Faces Marking (frame and sash)
The bottom wood face should be marked in order to ensure that
their position on the machine remains the same from the first till
the last production operation. (Picture 3)
4 - Machine Setup
Height spindle and fence position setups
> The spindle height setup is achieved using the adjustment
gauge. This adjustment is made only at the beginning of the
work and it is the same for all machining operations.
> The tenon depth must be controlled according to the profile
section to be obtained.
> The cutting depth on profiling operations have
been studied to ensure the best compromise
between the number of necessary tools and
less machine setup time. Are defined only two
cutting depths which are quickly obtained
using the adjustment gauge, adjusting the
fence position in the reference diameter
shown in the sketch from each operation.
PRZYGOTOWANIE PRODUKCJI
1 - Wybór Drewna
Wybór drewna do produkcji okien musi być dokonany
uwzględniając kilka czynników:
> Waga
> Sztywność
> Odporność na wodę
> Klasę drewna w przypadku zastosowania na zewnątrz
> Wilgotność drewna
> Itp.
2 - Kalkulacja
FREZITE oferuje swoim klientom arkusz kalkulacyjny “
Easy 6
Calculator
”, który ułatwi zaplanowanie produkcji. Dzięki niemu
w łatwy i intuicyjny sposób można sprawdzić wszystkie elementy
potrzebne do produkcji (ilość i wymiary potrzebnego materiału,
wymiary poszczególnych elementów, wymiary oraz ilość pakietów
szybowych, pomiary wyrobu gotowego itp.). (Rys. 2)
3 - Oznaczanie Elementów (rama i skrzydło)
Czoło obrabianych elementów powinno być oznaczone w celu
zagwarantowania prawidłowego ułożenia materiału od pierwszej
do ostatniej operacji. (Rys. 3)
4 - Ustawienie Maszyn
Ustawienie wysokości wrzeciona oraz średnicy zerowej
> Ustawienie wysokości wrzeciona powinno być dokonane przez
zastosowanie przymiaru. Regulacji ustawienia dokonuje się tylko
raz na początku prac i jest takie samo dla wszystkich operacji.
> Głębokość czopa musi być kontrolowana w zależności od
wybranego profilu.
> Głębokość cięcia w przypadku operacji
profilowania powinna być tak ustawiona aby
osiągnąć najlepszy kompromis pomiędzy ilością
niezbędnych do użycia narzędzi a czasem
potrzebnym do zainstalowania ich na maszynie.
Ustanowione są dwie głębokości cięcia, które
łatwo można ustawić poprzez zastosowanie
przymiaru, a ustawianie średnicy bazowej
wskazane jest na rysunku poszczególnych
operacji.
System Narzędzi Okiennych FREZITE

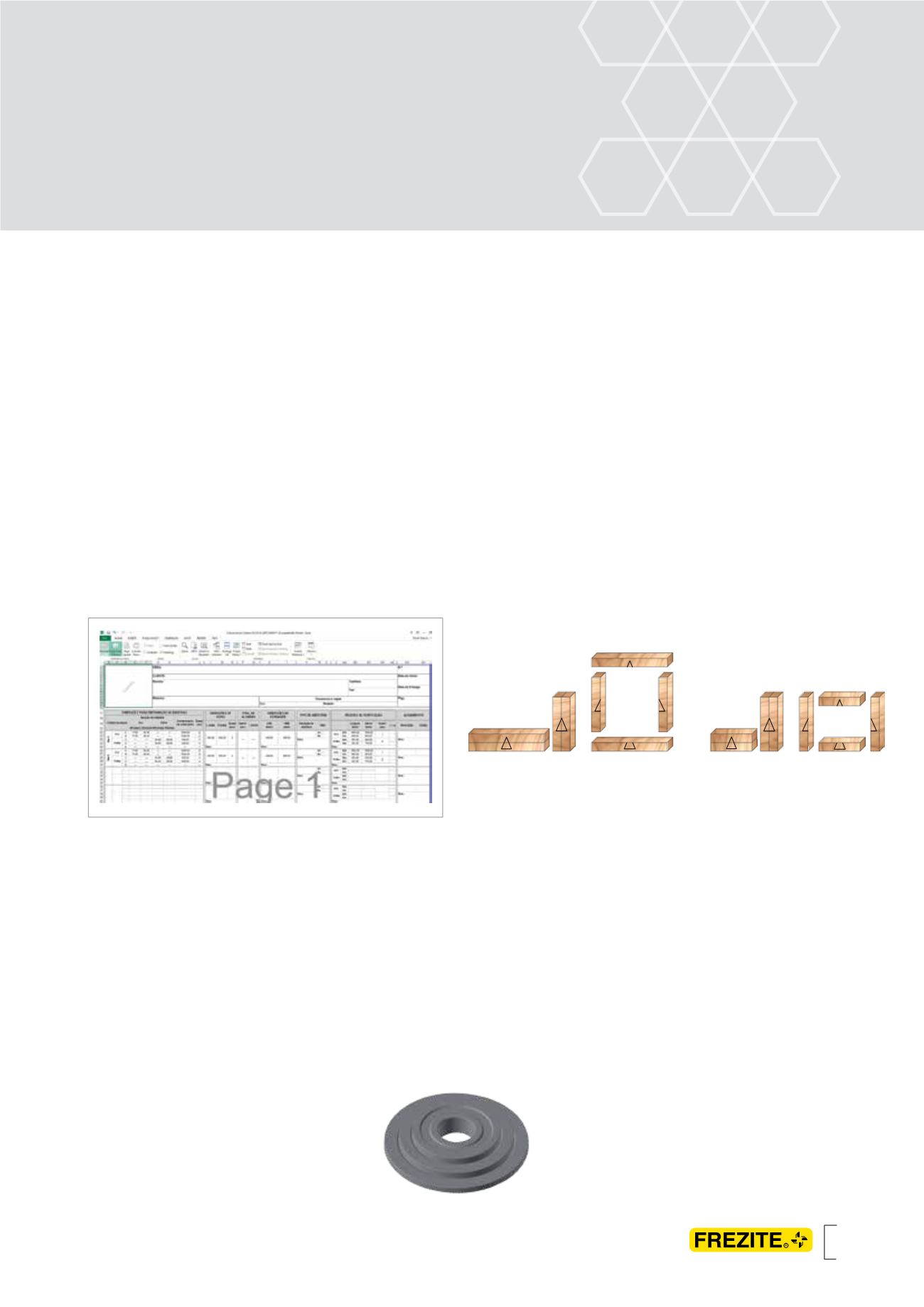

PICTURE / RYS. 2
PICTURE / RYS. 3
Oznaczenie elementów ramy
Oznaczenie elementów skrzydła
Wood faces marking (frame)
Wood faces marking (sash)
