17
Tafife/ Régua Batente
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
22
T
Ø142 x 30 x Ø50 HW Z2 MAN
•
•
•
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
•
•
•
•
Base
Base
Topo
Arriba
Régua Batente/Tapeta de Cierre
Tafife/Junquillo
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
12
T
Ø133 x 25 x Ø50 HW Z2 MAN
•
•
•
•
•
•
Base
Base
Topo
Arriba

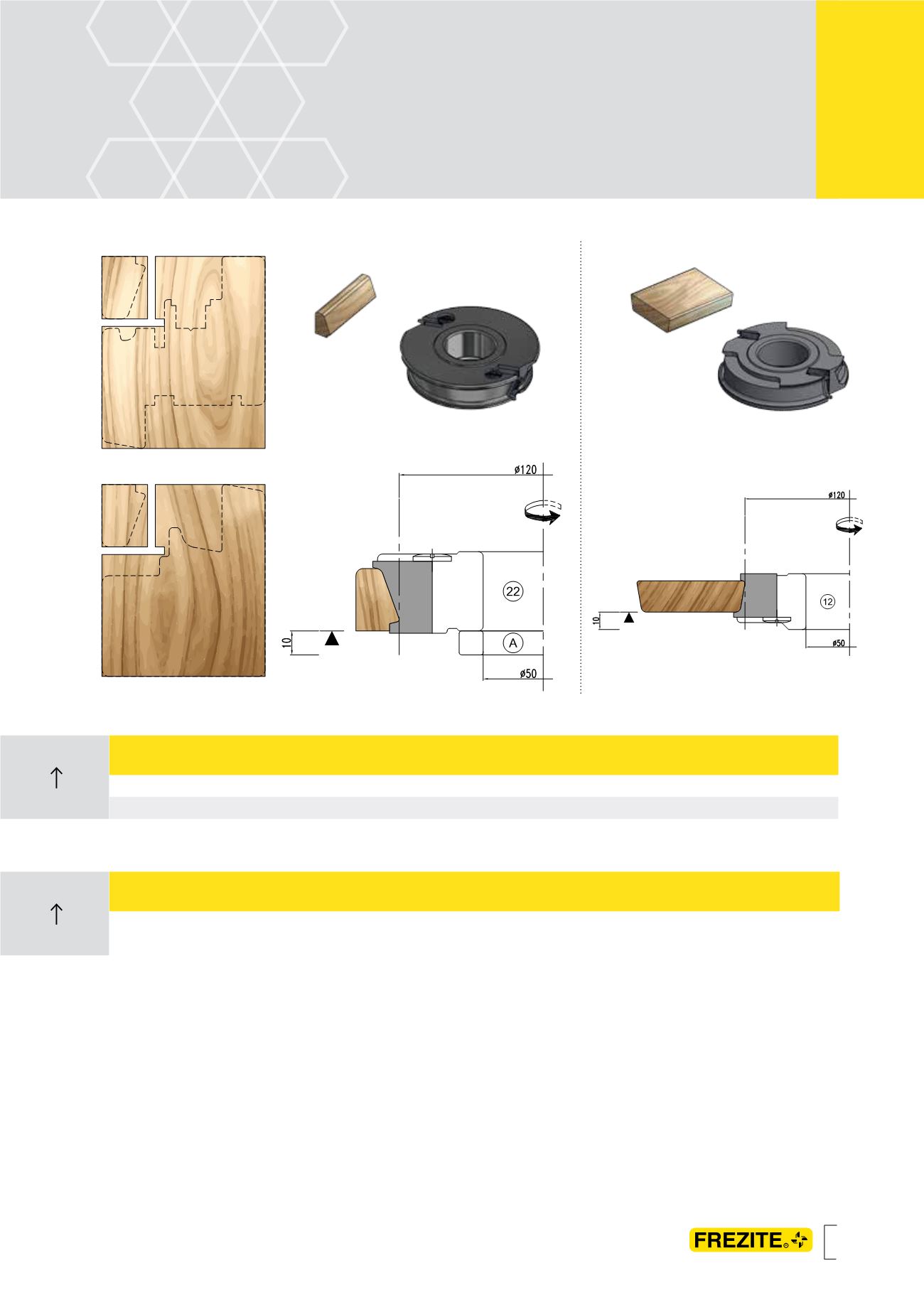

Tafife
Operação de perfilagem do tafife para fixação de
vidros, a produzir em tupia. Tafifes com medida de
26x18 mm obtidos pelo aproveitamento da madeira de
todas as peças da folha a maquinar em “Perfil Exterior
da Folha” e do aro a maquinar com “Perfil Interior de
Aro - Pingadeira de Alumínio”, conforme ilustrações.
> n: 5.400 - 9.400 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm
> Utilizar alimentador
Régua Batente
Operação de perfilagem da régua batente, a produzir
em tupia.
> n: 5.800 - 10.000 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm
> Utilizar alimentador
Junquillo
Operación de perfilado del junquillo de cristal
a mecanizar en tupí. Junquillos de 26x18 mm
obtenidos por el aprovechamiento de la madera
en todas las piezas de hoja en el “Solapado de
Hoja” y del “Perfilado Solera Marco”, según las
ilustraciones.
> n: 5.400 - 9.400 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm
> Utilizar alimentador
Tapeta de Cierre
Operación de perfilado de la tapeta de cierre a
mecanizar en tupí.
> n: 5.800 - 10.000 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm
> Utilizar alimentador
PASSO
11/12
PASO
11/12
Junquillo y Tapeta de Cierre
