Perfil Interior de Aro
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
14
T
Ø204 x 30 x Ø50 HW Z2 MAN
•
•
•
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
13
T
Ø180 x 50 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
12
T
Ø133 x 25 x Ø50 HW Z2 MAN
•
•
•
•
•
•
Base
Base
Topo
Arriba

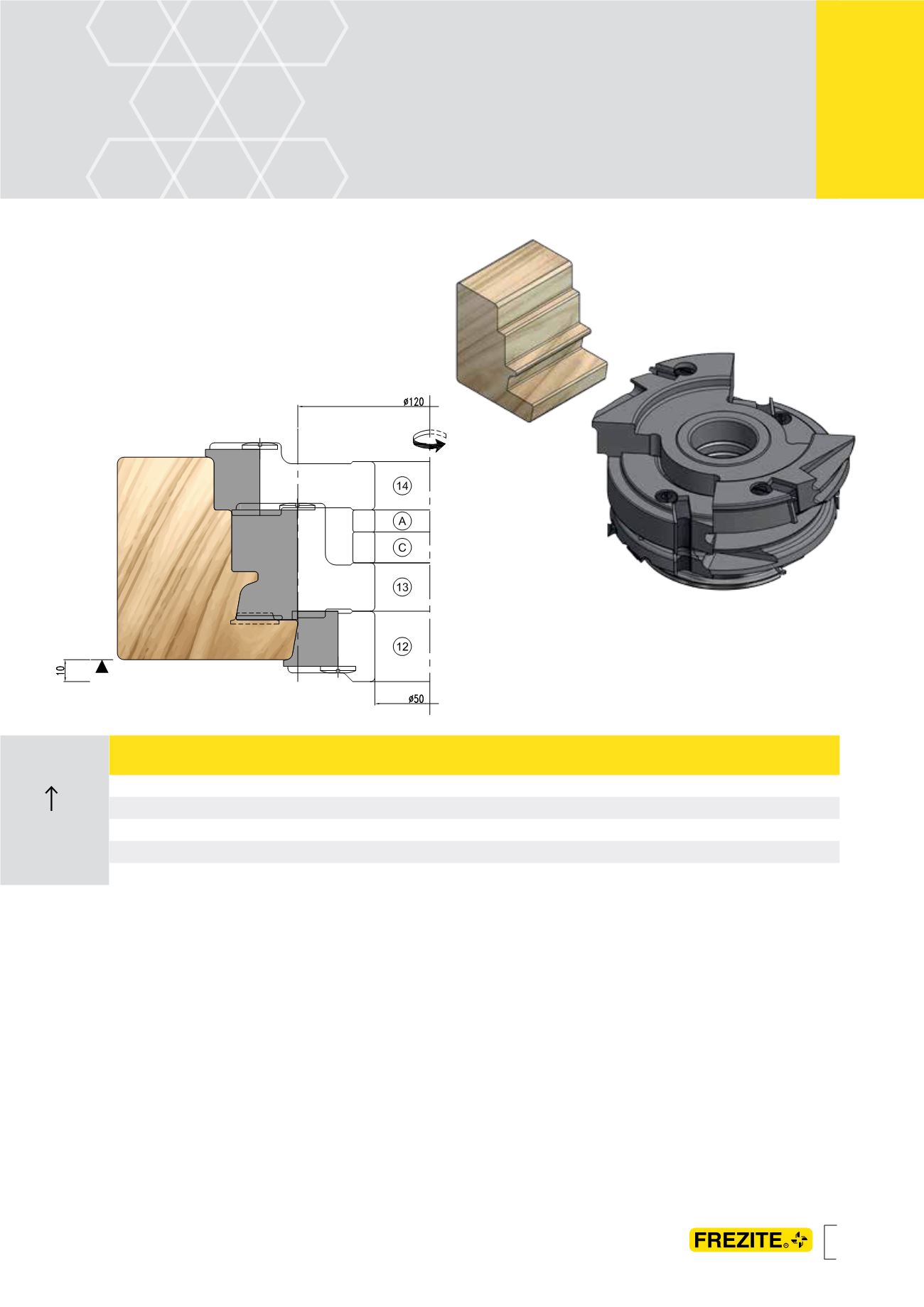

Operação de perfilagem do interior do aro, a
produzir em tupia. Perfil interior de aro a produzir
nos montantes e travessa superior para os
modelos de janela IV e nos montantes e travessas
para os modelos de janela JV.
> n: 6.000 - 6.500 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm base
> Utilizar alimentador
Operación de perfilado del marco, a mecanizar
en tupí. Perfil Interior del marco a realizar en los
montantes y travesaño superior en los modelos de
ventana IV y en los montantes y travesaños en los
modelos de ventana JV.
> n: 6.000 - 6.500 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm base
> Utilizar alimentador
PASSO 7
PASO 7
Perfil Interior de Marco
