Ranhura da Folha

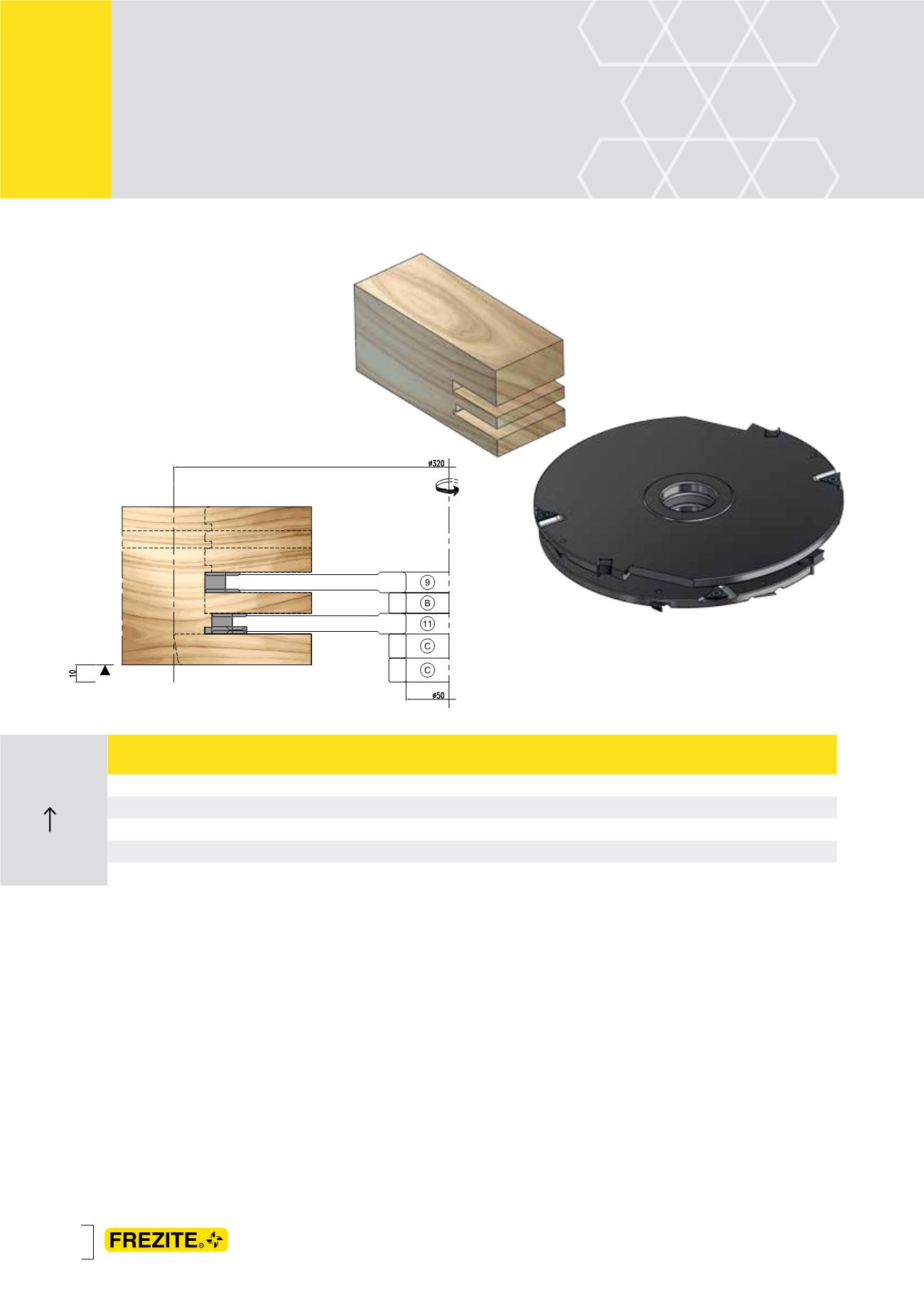

Operación de espigado para el montaje de la hoja,
a mecanizar en espigadora o tupí con carro
deslizante. Armilla en ambas testas de los
montantes o largueros de hoja (piezas verticales).
> n: 2.700 - 4.700 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidad de Espiga: 81 mm
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
9
T
Ø284 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
11
T
Ø284 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Base
Base
Topo
Arriba
Operação de respigar para montagem da folha,
a produzir em respigadeira ou tupia com carro
deslizante. Respiga fêmea em ambos os topos
dos montantes da folha (peças verticais).
> n: 2.700 - 4.700 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidade na Respiga: 81 mm
PASSO 2
PASO 2
Armilla de Hoja
