Respiga do Aro
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
3
T
Ø244 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
5
T
Ø260 x 25 x Ø50 HW Z2+V2 MAN
•
•
A
S
Ø70 x 10 x Ø50
•
•
4
T
Ø260 x 15 x Ø50 HW Z2+V2 MAN
•
•
2
T
Ø284 x 10 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
1
T
Ø320 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Base
Base
Topo
Arriba

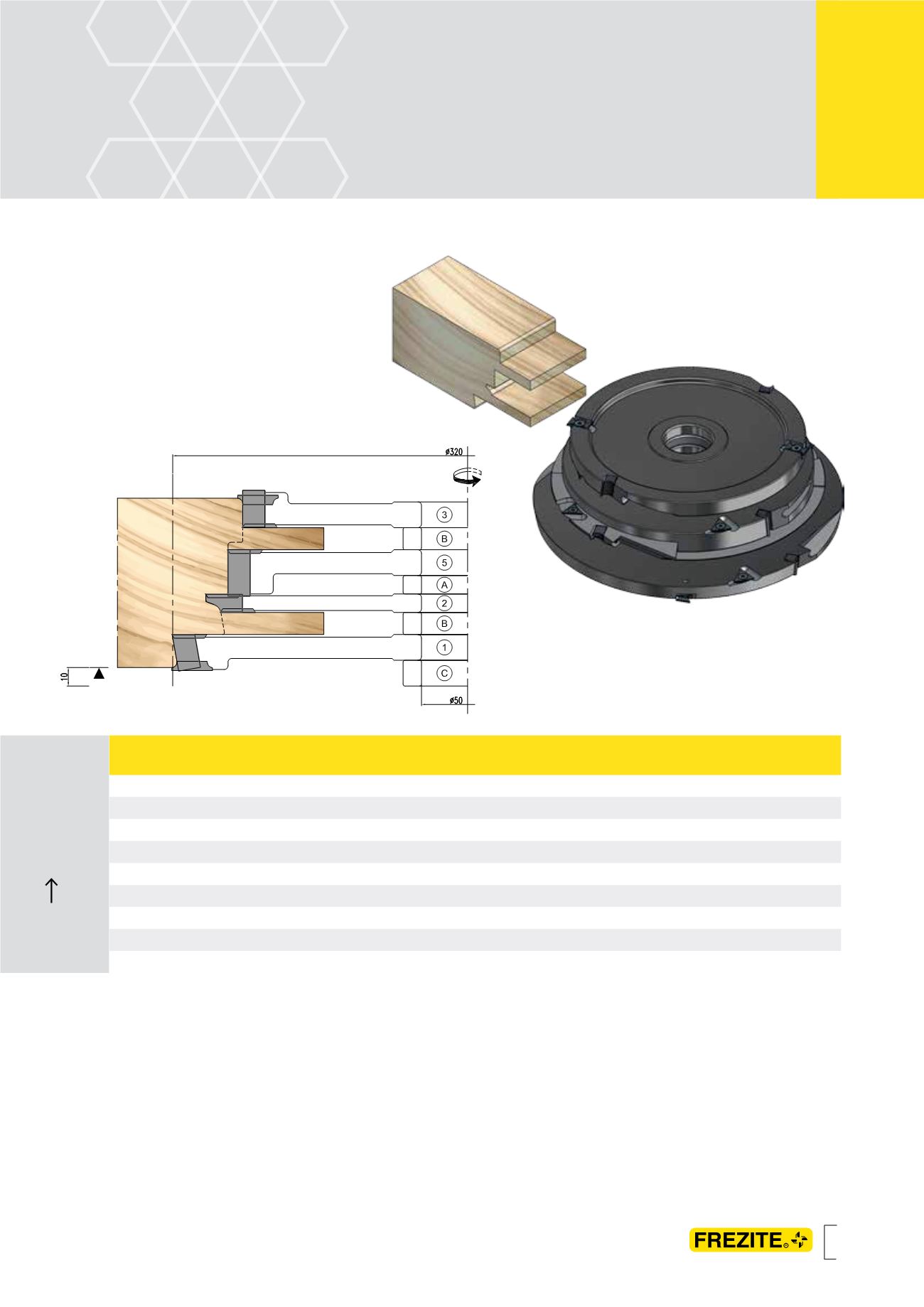

Operação de respigar para montagem do aro,
a produzir em respigadeira ou tupia com carro
deslizante. Respiga macho a produzir no topo
superior dos montantes para os modelos de janela
IV e em ambos os topos dos montantes para os
modelos de janela JV (peças verticais).
> n: 3.200 - 4.100 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidade na Respiga: 82 mm
Operación de espigado para el montaje del marco,
a mecanizar en espigadora o tupí con carro
deslizante. Espiga el macho en la testa superior
de los montantes o largueros para los modelos de
ventana IV y en ambas testas en los modelos de
ventana JV ( piezas verticales).
> n: 3.200 - 4.100 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidad de Espiga: 82 mm
PASSO 3
PASO 3
Espiga de Marco
