11
Ranhura do Aro
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
8
T
Ø244 x 12 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
A
S
Ø70 x 10 x Ø50
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
B
S
Ø70 x 12 x Ø50
•
•
7
T
Ø268 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Base
Base
Topo
Arriba

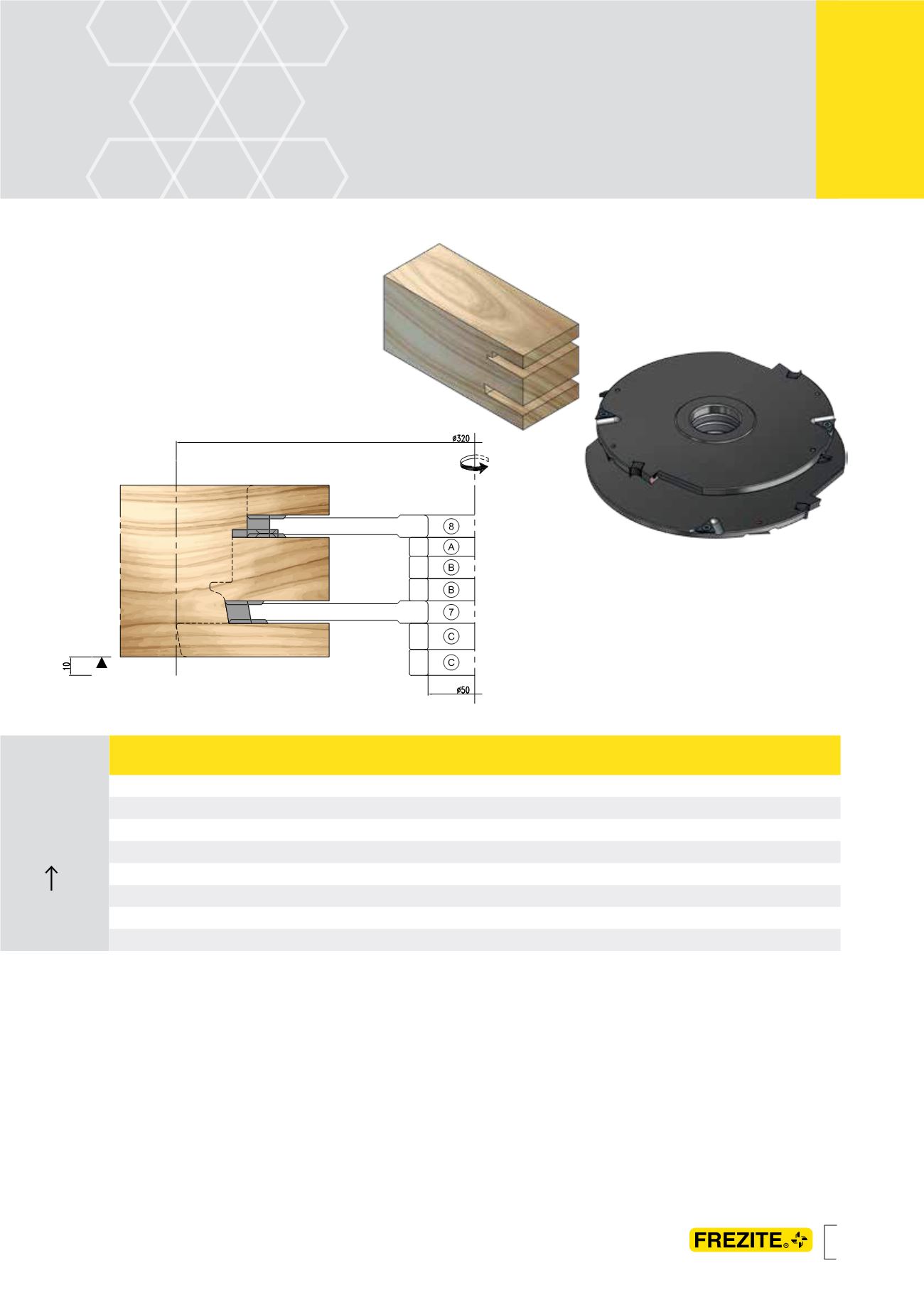

Operação de respigar para montagem do aro,
a produzir em respigadeira ou tupia com carro
deslizante. Respiga fêmea a produzir em ambos os
topos das travessas do aro (peças horizontais).
> n: 3.200 - 4.900 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidade na Respiga: 82 mm
Operación de espigado para el montaje del marco,
a mecanizar en espigadora o tupí con carro
deslizante. Armilla en ambas testas de los
travesaños del marco (piezas horizontales).
> n: 3.200 - 4.900 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidad de Espiga: 82 mm
PASSO 5
PASO 5
Armilla de Marco
