16
Perfil Batente
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
21
T
Ø224 x 25 x Ø50 HW Z2 MAN
•
•
•
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
14
T
Ø204 x 30 x Ø50 HW Z2 MAN
•
•
•
•
•
•
13
T
Ø180 x 50 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•
Base
Base
Topo
Arriba

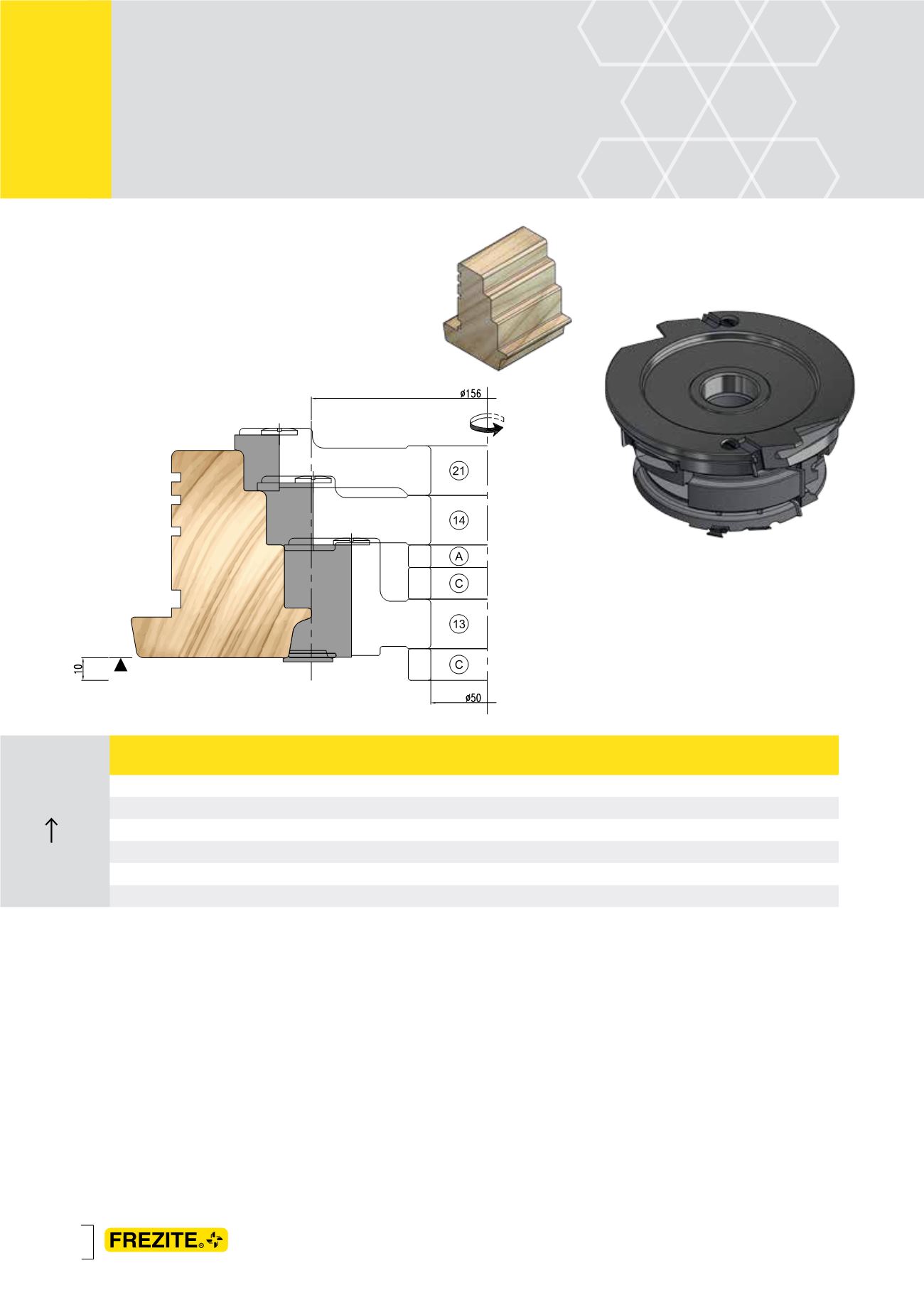

Operação de perfilagem do montante central da
folha passiva, a produzir em tupia. Perfil exterior
para batente, a produzir após armar e colar folhas.
> n: 4.900 - 6.000 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 156 mm
> Utilizar alimentador
Operación de perfilado del montante central de
la hoja pasiva, a mecanizar en tupí. Perfilado del cierre ,
a realizar después de armar y encolar las hojas.
> n: 4.900 - 6.000 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 156 mm
> Utilizar alimentador
PASSO 10
PASO 10
Cierre de Hoja
