14
Perfil Interior de Aro
- Pingadeira emAlumínio

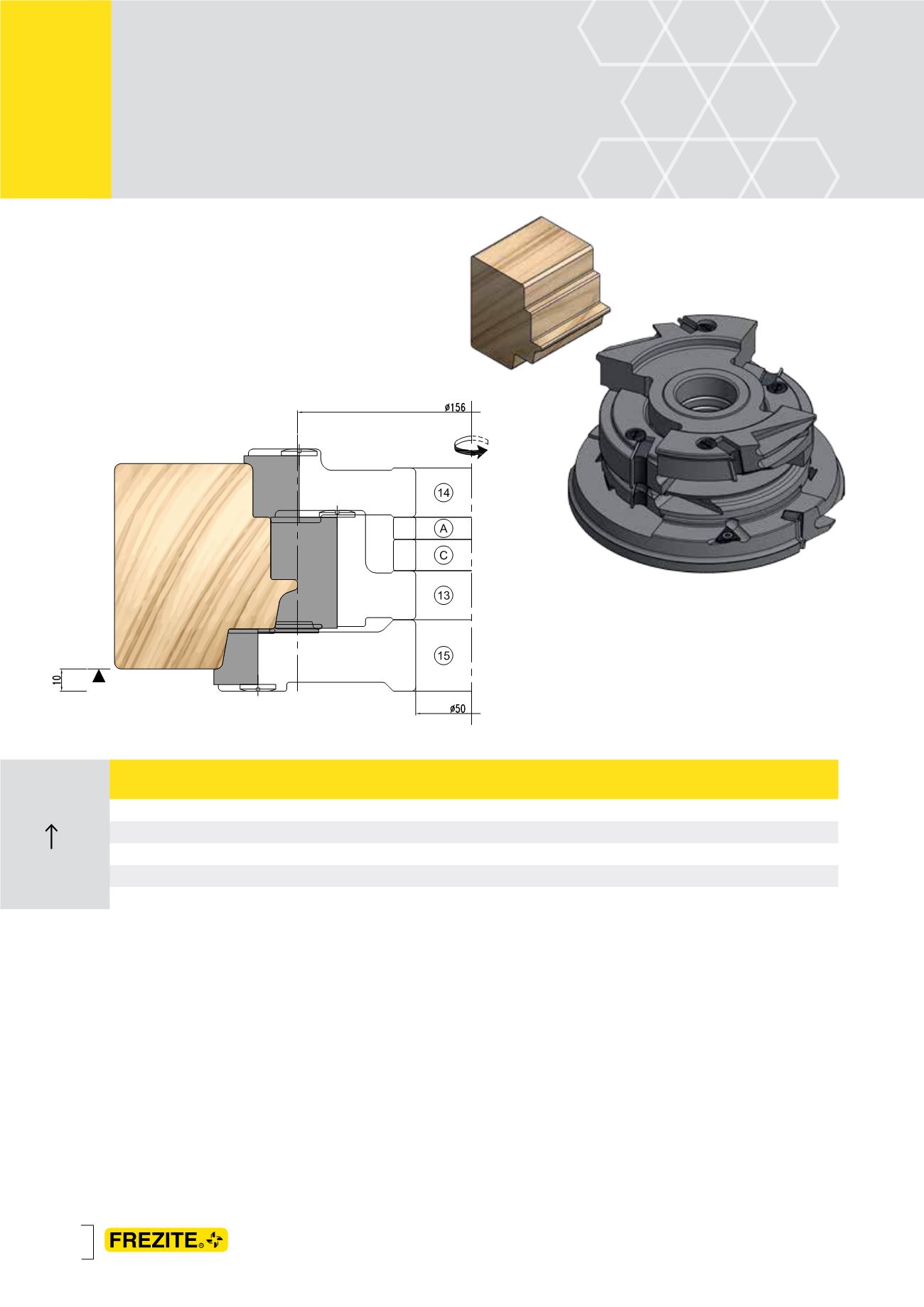

Operação de perfilagem do interior do aro
pingadeira, a produzir em tupia. Perfil interior de aro
a produzir na travessa inferior apenas nos modelos
de janela IV. Para aplicação de perfis de pingadeira
em alumínio.
> n: 4.900 - 6.500 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 156 mm
> Utilizar alimentador
Operación de perfilado del marco, a mecanizar
en tupí. Perfil de marco a realizar en el
travesaño inferior solo para los modelos de
ventana IV. Para aplicación de perfiles de
goterón de alumínio.
> n: 4.900 - 6.500 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 156 mm
> Utilizar alimentador
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
14
T
Ø204 x 30 x Ø50 HW Z2 MAN
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
C
S
Ø70 x 14 x Ø50
•
13
T
Ø180 x 50 x Ø50 HW Z2+V2+C2 MAN
•
•
•
15
T
Ø231 x 25 x Ø50 HW Z2+V2 MAN
•
•
•
Base
Base
Topo
Arriba
PASSO 8
PASO 8
Perfil de Marco
- Goterón de Aluminio
