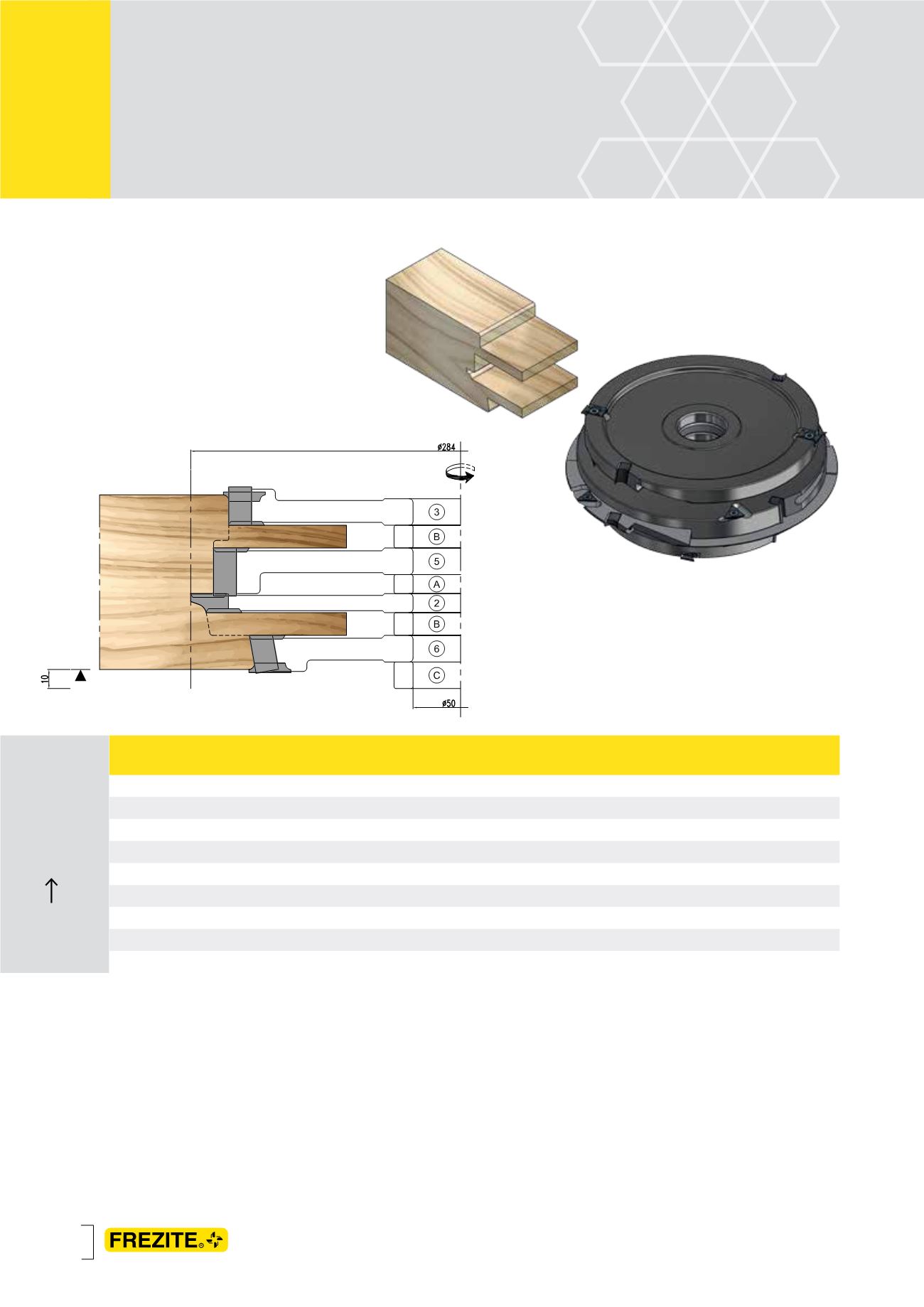

Operação de respigar para montagem do aro,
a produzir em respigadeira ou tupia com carro
deslizante. Respiga macho a produzir no topo
inferior dos montantes para os modelos de janela IV
(peças verticais).
> n: 3.600 - 4.700 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 284 mm
> Profundidade na Respiga: 82 mm
Operación de espigado para el montaje del marco,
a mecanizar en espigadora o tupí con carro
deslizante. Espiga el macho en la testa inferior de
los montantes o largueros para los modelos de
ventana IV (piezas verticales).
> n: 3.600 - 4.700 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 284 mm
> Profundidad de Espiga: 82 mm
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
3
T
Ø244 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
5
T
Ø260 x 25 x Ø50 HW Z2+V2 MAN
•
A
S
Ø70 x 10 x Ø50
•
4
T
Ø260 x 15 x Ø50 HW Z2+V2 MAN
•
2
T
Ø284 x 10 x Ø50 HW Z2+V2+2 MAN
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
6
T
Ø222 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
Base
Base
Topo
Arriba
PASSO 4
PASO 4
Respiga do Aro
Inferior dos Montantes para
Pingadeira de Alumínio
Espiga de Marco
Inferior de los Montantes para
Goterón de Alumínio
