Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
10
T
Ø292 x 45 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
9
T
Ø284 x 12 x Ø50 HW Z2+V2+2 MAN
•
•
•
•
•
•
B
S
Ø70 x 12 x Ø50
•
•
•
•
•
•
1
T
Ø320 x 20 x Ø50 HW Z2+V2+C2 MAN
•
•
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
•
•
•

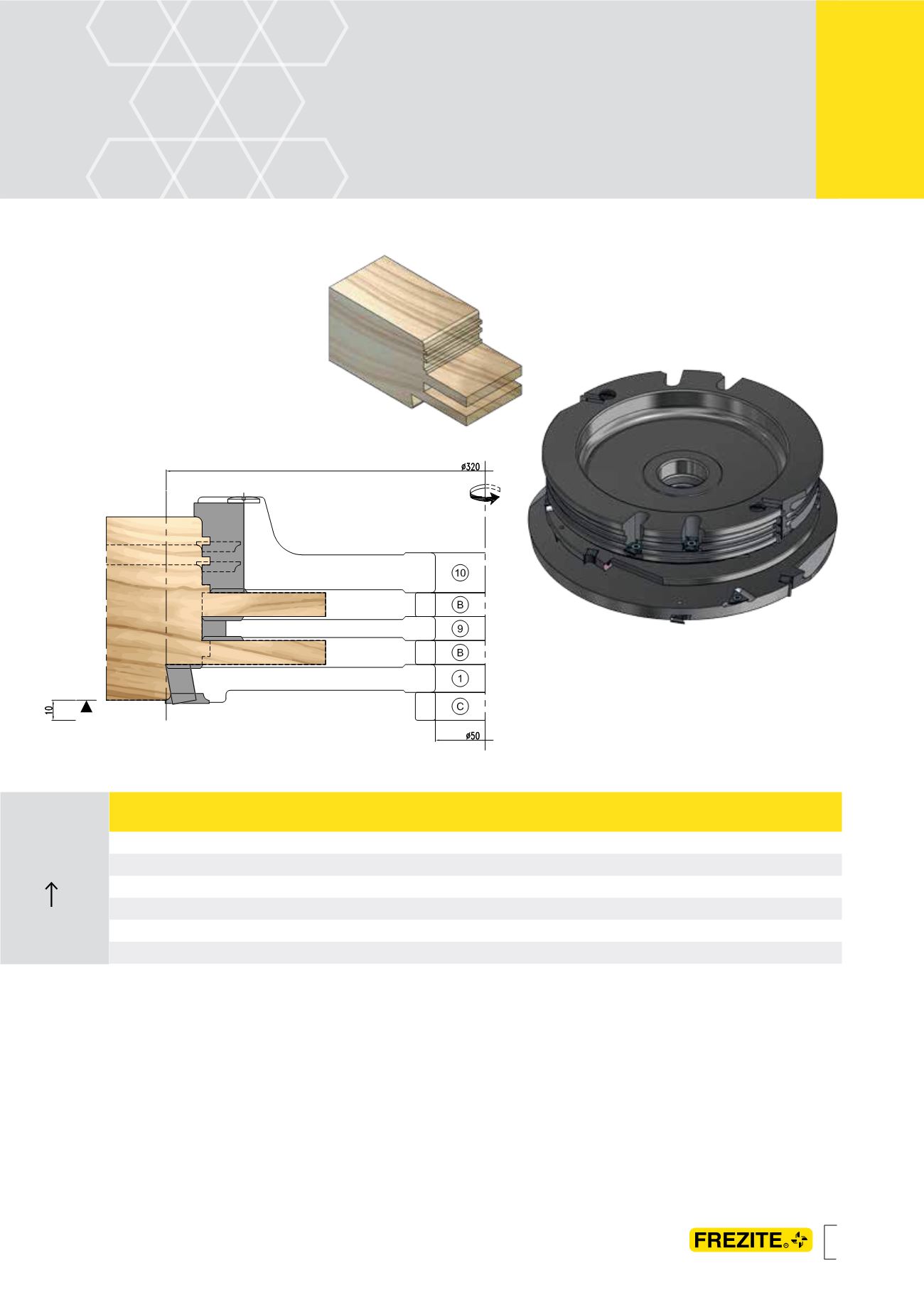

Respiga da Folha
Base
Base
Topo
Arriba
Operação de respigar para montagem da folha,
a produzir em respigadeira ou tupia com carro
deslizante. Respiga macho em ambos os topos
das travessas da folha (peças horizontais).
> n: 2.700 - 4.100 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidade na Respiga: 81 mm
Operación de espigado para el montaje de la hoja,
a mecanizar en espigadora o tupí con carro
deslizante. Espiga macho en ambas testas de los
travesaños o barras de hoja (piezas horizontales).
> n: 2.700 - 4.100 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 320 mm
> Profundidad de Espiga: 81 mm
PASSO 1
PASO 1
Espiga de Hoja
