Perfil Exterior da Folha
Nr.
S - Anilha
Anillo
T - Ferramenta
Herramienta
Descrição
Descripción
IV 68 IV 78 IV 92 JV 68 JV 78 JV 92
20
T
Ø128 x 25 x Ø50 HW Z2+I2 MAN
•
•
•
•
•
•
19
T
Ø182 x 50 x Ø50 HW Z2+V2 MAN
•
•
•
•
•
A
S
Ø70 x 10 x Ø50
•
•
•
•
C
S
Ø70 x 14 x Ø50
•
•
•
18
T
Ø188 x 35 x Ø50 HW Z2+V2+I2 MAN
•
•
•
•
•
•
Base
Base
Topo
Arriba

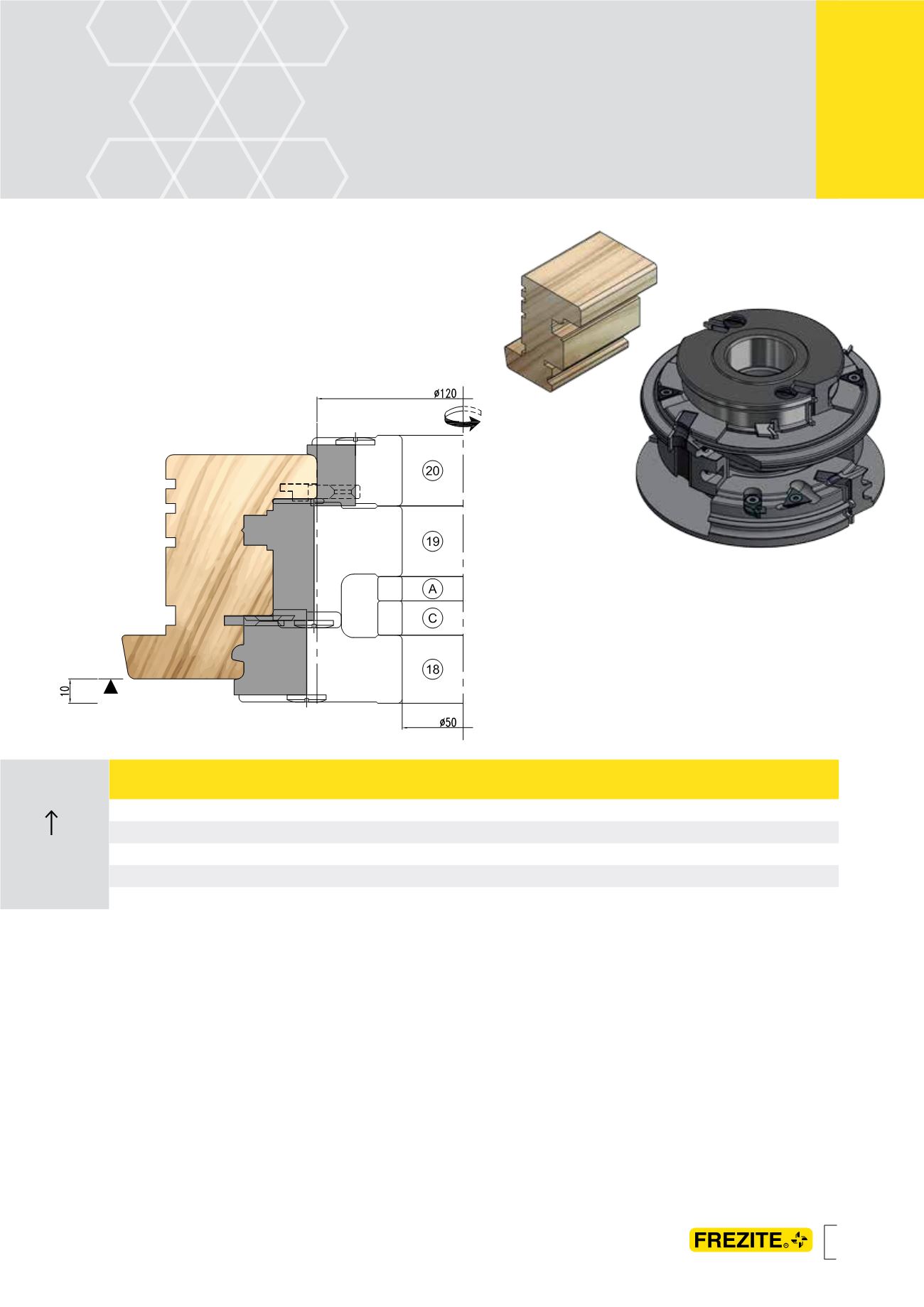

Operação de perfilagem do exterior da folha, a
produzir em tupia. Perfil exterior a produzir após
armar e colar folhas nas travessas e montantes.
Em janelas de duas folhas a folha passiva perfila
apenas as duas travessas e o montante do lado
das dobradiças.
> n: 6.000 - 6.800 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm
> Utilizar alimentador
Operación de perfilado del solapado de hoja, a
mecanizar en tupí. Solapado a realizar después de
montar y encolar los travesaños y montantes de las
hojas. En ventanas de dos hojas en la hoja pasiva
solapar solo los dos travesaños y el montante del lado
de las bisagras.
> n: 6.000 - 6.800 R.P.M.
> Cota Base: 10 mm
> Ø Ref.: 120 mm
> Utilizar alimentador
PASSO 9
PASO 9
Solapado de Hoja
