6
Velocidade de rotação do veio
Ter sempre em consideração que a velocidade de rotação
ajustada na máquina deve respeitar os valores máximos
permitidos e marcados nas ferramentas.
Para sua segurança
Utilize sempre todos os dispositivos de segurança disponíveis
de forma a prevenir acidentes. Sempre que possível deve
trabalhar com alimentador.

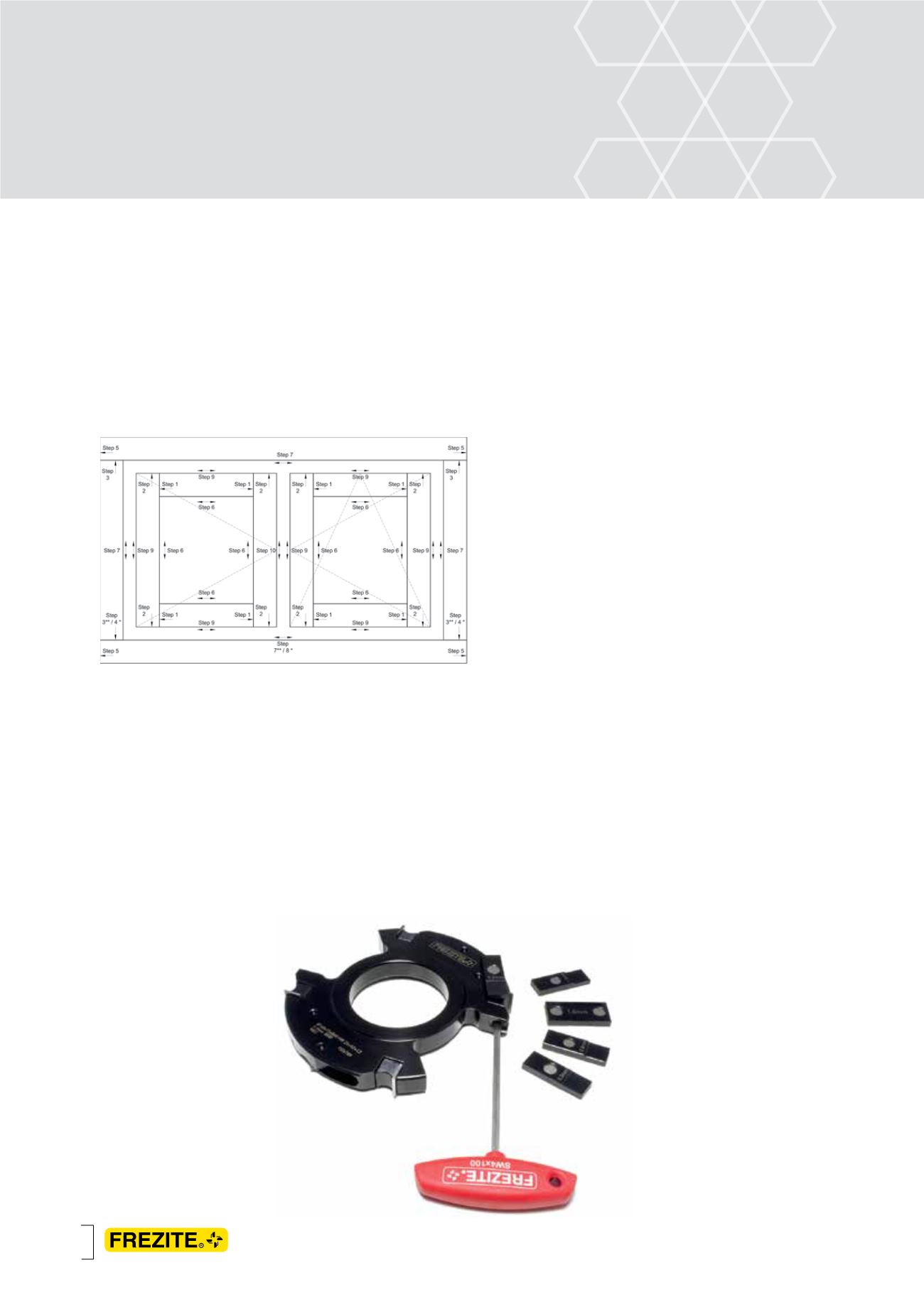

5 - Sequência de fabrico
> Para uma fácil identificação da operação / ferramenta a utilizar
é fornecido o diagrama abaixo que identifica a sequência de
trabalho e a respetiva montagem de ferramentas.
> Simples, prático e intuitivo, o
sistema Easy 6
tem todas as
ferramentas e anilhas numeradas de forma clara para prevenir
erros de montagem. Assim, torna-se possível agrupar todas
as ferramentas e anilhas de forma correta para uma nova
operação.
6 - Maquinação para aplicar ferragens
Esta operação deve ser executada considerando o tipo
de abertura pretendido, de acordo com as indicações dos
fornecedores de ferragens. Consulte o manual de instruções de
montagem do sistema de ferragem a aplicar.
Velocidad de rotación del eje
Tener siempre en consideración que la velocidad de rotación del
eje debe respetar la máxima permitida que está marcada en las
herramientas.
Para su seguridad
Utilice siempre todos los dispositivos de seguridad disponibles
para prevenir accidentes. Siempre que sea posible se debe
trabajar con alimentador.
MANUTENÇÃO DO EQUIPAMENTO
Após a realização de todas as
operações de maquinagem,
deve limpar as ferramentas
e verificar o estado dos
cortantes, de forma a assegurar
uma melhor performance
do equipamento em futuras
utilizações.
A substituição de lâminas e
acessórios é rápida e prática,
podendo recorrer, quando
necessário, à utilização dos
calibres de posicionamento
fornecidos com o equipamento.
5 - Secuencia de fabricación
> Para una fácil identificación de operación / herramienta
a utilizar, en el diagrama abajo descrito se identifica la
secuencia de trabajo y el respectivo montaje.
> Simple, práctico e intuitivo, el
sistema Easy 6
tiene todas
las herramientas y anillos numerados de forma clara para
evitar errores de montaje. Así se consigue agrupar todas
las herramientas y anillos de forma correcta para una nueva
operación.
6 - Mecanizado para colocación de herrajes
Esta operación se realiza considerando el tipo de abertura que
se pretende, de acuerdo con las indicaciones del proveedor de
herrajes. Consulte el manual de instrucciones del montaje del
sistema de herrajes a aplicar.
MANTENIMIENTO DEL EQUIPO
Después de la realización
de todas las operaciones de
mecanizado, las herramientas
se deben limpiar y comprobar
el estado de las cuchillas
cortantes, para asegurar el mejor
rendimiento del equipo en una
futura utilización
La sustitución de las cuchillas y
accesorios es rápida y sencilla y
cuando es necesario se puede
recurrir a utilizar los calibres de
posicionamiento provistos con el
equipo.
PASSO 1 - Respiga da Folha /
PASO 1 – Espigado Barras Hoja
PASSO 2 - Ranhura da Folha /
PASO 2 – Armillado Largueros Hoja
PASSO 3 - Respiga do Aro /
PASO 3 – Espigado Largueros Marco
PASSO 4 - Respiga do Aro Inferior dos Montantes para Pingadeira de Alumínio /
PASO 4 – Espigado Largueros Marco Parte Inferior (Goterón Alu)
PASSO 5 - Ranhura do Aro /
PASO 5 – Armillado Travesaños Marco
PASSO 6 - Perfil Interior da Folha /
PASO 6 – Perfilado Interior Hoja
PASSO 7 - Perfil Interior de Aro /
PASO 7 – Perfilado Marco
PASSO 8 - Perfil Interior de Aro - Pingadeira de Alumínio /
PASO 8 – Perfilado Solera Marco (Goterón Alu)
PASSO 9 - Perfil Exterior da Folha /
PASO 9 – Solapado Hoja
PASSO 10 - Perfil Batente /
PASO 10 – Cierre Hoja Pasiva
* - Para os modelos IV
** - Para os modelos JV
* - Para los modelos IV
** - Para los modelos JV
EASY SIX
Sistema de Ferramentas para Janelas FREZITE
Sistema de Herramientas para Ventanas FREZITE
